Монтаж вентилируемого фасада своими руками

Из чего состоит вентилируемый фасад

Навесной вентилируемый фасад крепится к наружной стене здания. Между теплоизоляцией и облицовкой оставляют воздушный зазор, через который из конструкции отводится лишняя влага.

В систему входят:

• Кронштейны и анкеры для крепления к стене.
• Вертикальные или горизонтальные направляющие.
• Теплоизоляционные плиты.
• Ветрозащитный слой, если он предусмотрен проектом.
• Воздушный зазор.
• Наружная облицовка.
• Крепежные и доборные элементы.

Шаг кронштейнов, количество крепежа, сечение профилей и ширину воздушного зазора определяют при проектировании фасада. Эти параметры зависят от материала стены, высоты здания, веса облицовки, ветровой нагрузки и выбранной фасадной системы. Поэтому фиксированного количества дюбелей или единого шага креплений для всех объектов нет.

Что понадобится для монтажа

Набор инструмента зависит от материала стены, типа подсистемы и выбранной облицовки. Для кирпича, бетона и газобетона могут понадобиться разные буры и крепеж, а способ соединения направляющих зависит от конкретной фасадной системы.

• Перфоратор или дрель с подходящими бурами.
• Строительный уровень.
• Рулетку и разметочный инструмент.
• Шуруповерт.
• Заклепочник, если соединения выполняются заклепками.
• Инструмент для резки профилей.
• Нож или пилу для теплоизоляционных плит.
• Средства индивидуальной защиты.

Отдельно подбирают анкеры, дюбели, заклепки и другой крепеж. Здесь лучше ориентироваться не только на размер, но и на материал стены. Крепление, рассчитанное на плотный бетон, может работать иначе в пустотелом кирпиче или газобетоне. Поэтому анкер выбирают с учетом материала стены и требований выбранной фасадной системы.

Подготовка стены и разметка

До начала монтажа стену осматривают по всей площади. Отслаивающиеся участки, слабый раствор, трещины и другие дефекты основания нельзя просто закрывать утеплителем и облицовкой. Особенно внимательно стоит проверить старую кирпичную кладку. Анкер не должен попадать в разрушенный кирпич или слабый шов.

После проверки стены выполняют разметку. Положение кронштейнов переносят на фасад по монтажной схеме, контролируя горизонталь и вертикаль уровнем.

На этом этапе лучше несколько раз перепроверить расположение точек крепления. Ошибка в нескольких сантиметрах сама по себе может казаться небольшой, но дальше она нарушит положение направляющих и усложнит установку облицовки.

Установка кронштейнов

В отмеченных местах сверлят отверстия под анкеры. Их диаметр и глубина должны соответствовать выбранному крепежу и материалу стены. Отверстие после сверления очищают от пыли. Затем устанавливают анкер и закрепляют кронштейн.

Между металлическим кронштейном и стеной размещают предусмотренную системой прокладку. Она отделяет металл от основания и уменьшает передачу тепла через место крепления. После установки нескольких кронштейнов полезно еще раз проверить их положение.

Как укладывают утеплитель

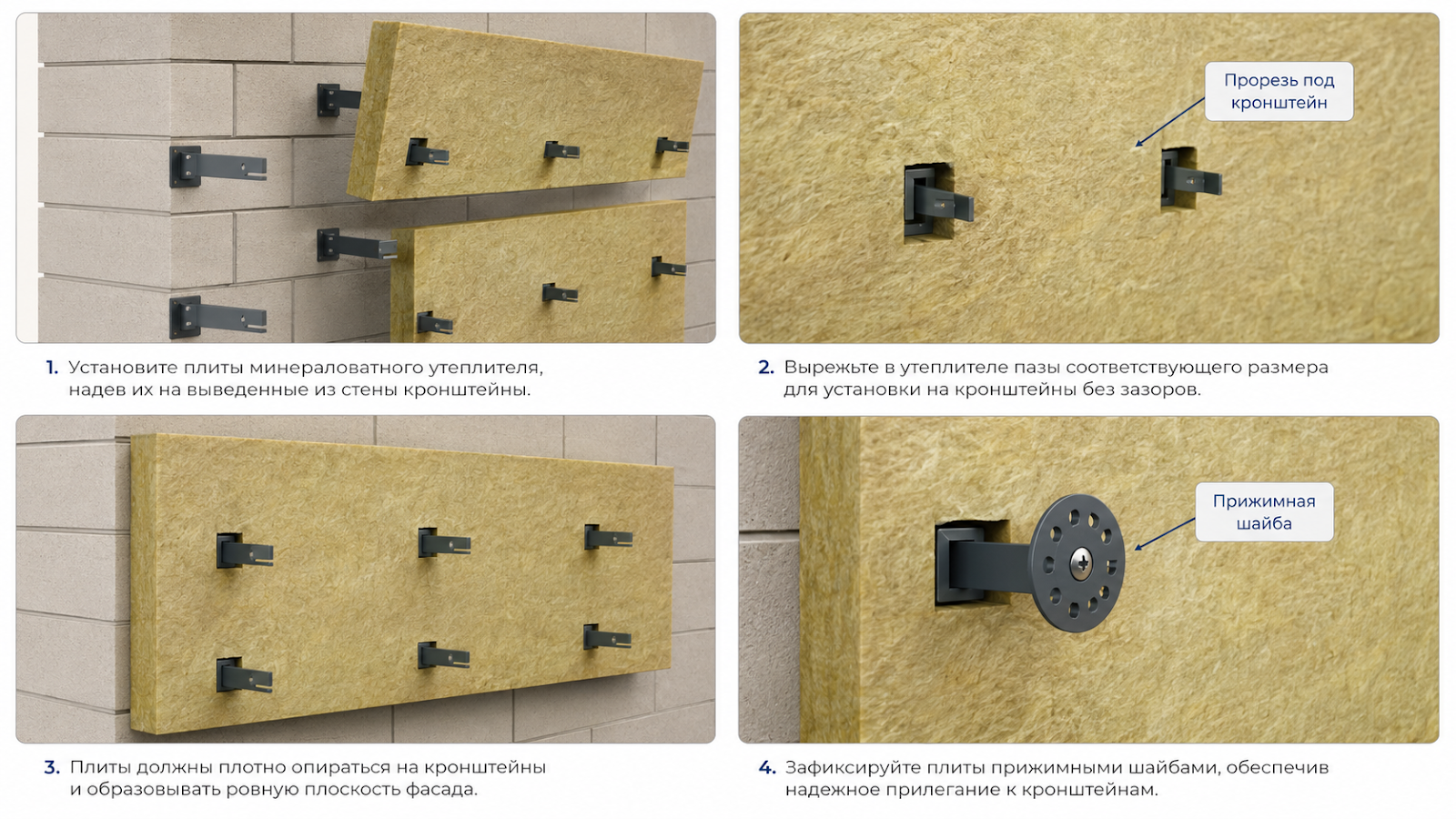

Теплоизоляцию начинают устанавливать после крепления кронштейнов. В плитах аккуратно вырезают места прохода металлических элементов, после чего утеплитель плотно прижимают к стене.

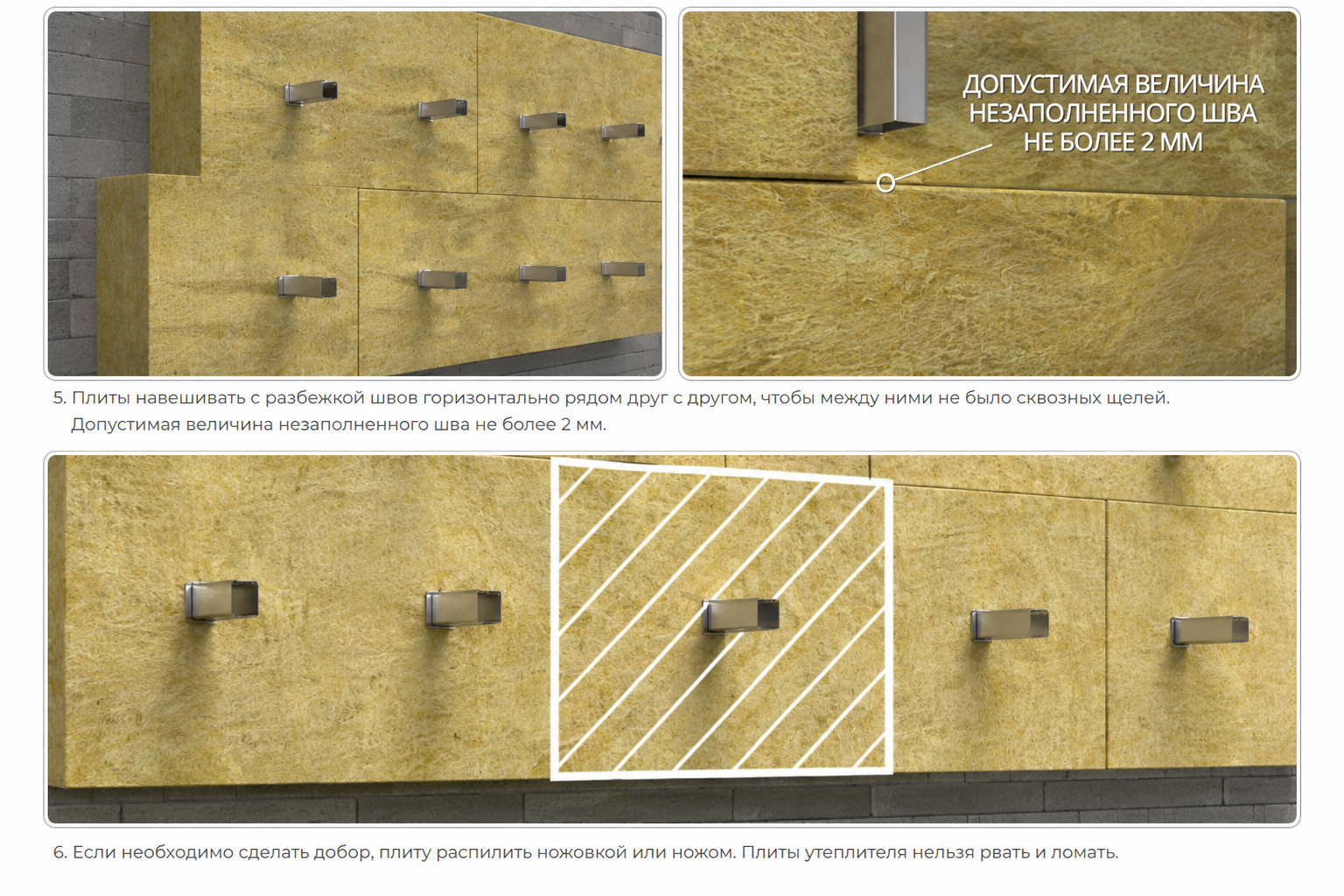

Между плитами не должно оставаться сквозных щелей. Пустоты, смятые края и куски утеплителя, вставленные вместо нормального добора, создают участки, через которые тепло уходит быстрее.

При укладке контролируют:

• Плотность прилегания утеплителя к стене.
• Стыки между соседними плитами.
• Смещение вертикальных швов в соседних рядах.
• Участки вокруг кронштейнов.
• Углы здания.
• Примыкания к оконным и дверным проемам.

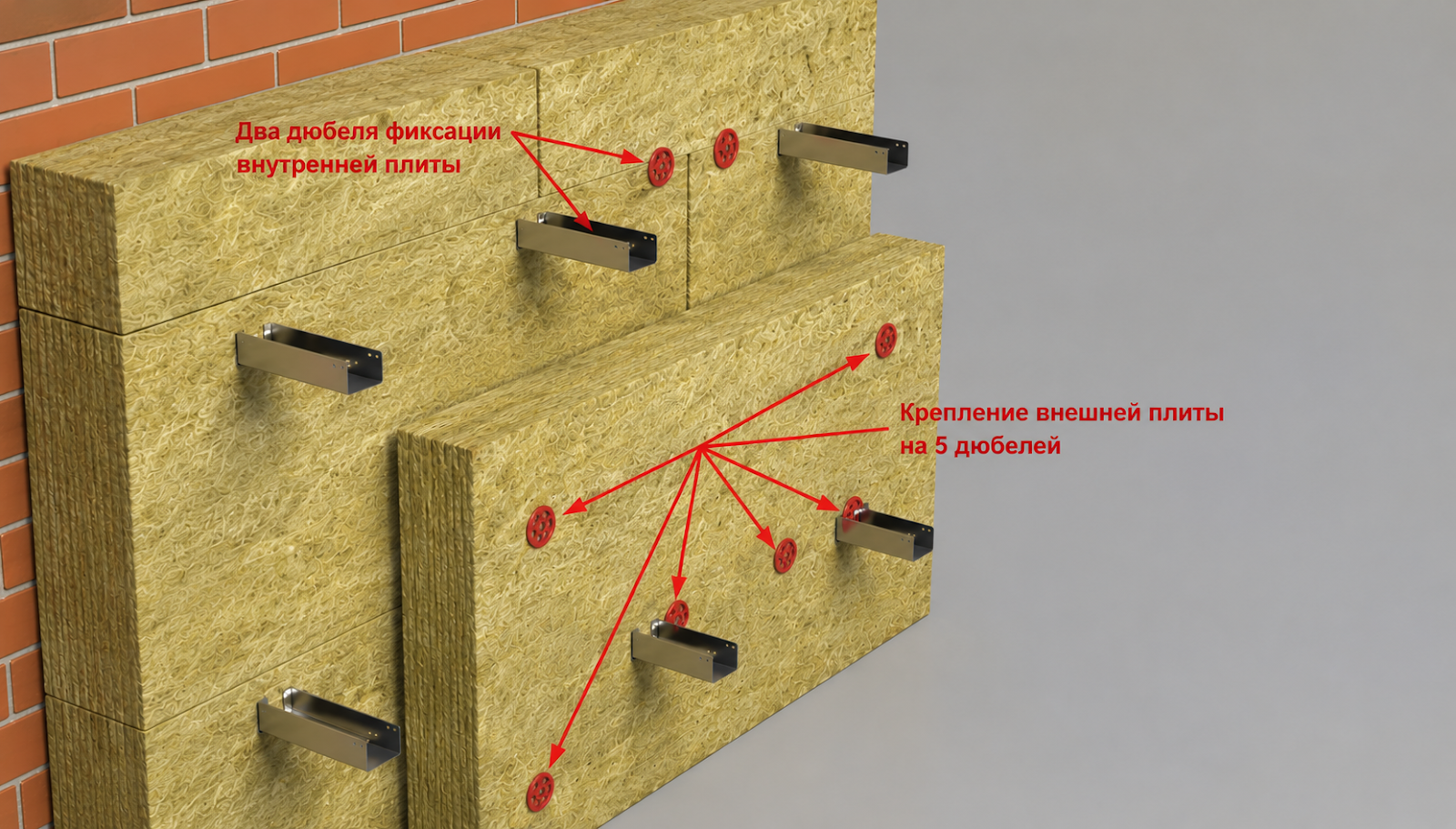

Теплоизоляцию дополнительно крепят тарельчатыми фасадными дюбелями. Их количество и расположение берут из схемы монтажа выбранной системы, а не определяют на глаз.

Если предусмотрено двухслойное утепление, наружный слой располагают так, чтобы он перекрывал стыки внутреннего. Это помогает убрать сквозные швы через всю толщину теплоизоляции.

Нужна ли ветрозащитная мембрана

Мембрана применяется не в каждой конструкции вентфасада, поэтому устанавливать ее просто «на всякий случай» не стоит. Решение зависит от используемой теплоизоляции и требований конкретной фасадной системы.

Если мембрана предусмотрена, ее укладывают поверх утеплителя без разрывов и сильного провисания. Особенно аккуратно оформляют участки возле кронштейнов и проемов.

Полотно не должно заметно выступать в воздушный зазор. Иначе свободное пространство между утеплителем и облицовкой уменьшится.

Установка направляющих

После утепления к кронштейнам крепят направляющие. Их положение задает будущую плоскость фасада, поэтому каждый профиль проверяют уровнем.

Неровность стены при этом частично компенсируется регулировкой подсистемы. Но кронштейны нельзя выдвигать дальше диапазона, предусмотренного их конструкцией.

При соединении длинных профилей учитывают температурное расширение металла. В фасадных системах для этого предусматриваются необходимые зазоры и определенная схема фиксации направляющих.

Здесь особенно важно следовать документации производителя: внешне похожие профили могут иметь разный способ соединения.

Как правильно оставить вентиляционный зазор

Между утеплителем и облицовочным экраном должно оставаться свободное пространство. Благодаря ему влага не задерживается внутри конструкции.

Недостаточно сформировать зазор только на открытом участке стены. Нужно проверить, не перекрывается ли он:

• Выпирающим утеплителем.
• Провисшей мембраной.
• Элементами вокруг окон.
• Доборными деталями.
• Конструкциями возле цоколя и парапета.

Воздух должен иметь возможность проходить по предусмотренному каналу. Отдельно продумывают защиту от воды. Через швы облицовки внутрь может попадать дождь, поэтому откосы, отливы и верхние примыкания выполняют так, чтобы вода уходила наружу.

Монтаж облицовки

После окончательной проверки подсистемы переходят к наружной отделке. Именно на этом этапе конструкция приобретает привычный вид готового фасада.

Способ крепления зависит от материала:

• Керамогранит обычно крепят к направляющим металлическими кляммерами — небольшими зажимами, которые удерживают плиту по краям.
• Металлические кассеты фиксируют к направляющим крепежом или навешивают на предусмотренные подсистемой элементы.
• Фасадные панели могут крепиться открытым способом, когда заклепки или саморезы остаются видны, либо скрытым — когда крепеж находится за облицовкой.

По ходу работы контролируют плоскость фасада и ширину швов. Панели не следует зажимать или дополнительно фиксировать способом, которого нет в монтажной схеме. Некоторые элементы должны иметь возможность немного перемещаться при изменении температуры.

Можно ли полностью смонтировать вентфасад своими руками

На небольшом частном доме основные работы по монтажу вентфасада можно выполнить самостоятельно, если использовать готовую фасадную систему и соблюдать схему ее установки. При этом особенно важно правильно подобрать крепеж, выставить подсистему и аккуратно выполнить узлы вокруг проемов, цоколя и кровли.

Универсальных параметров здесь нет: шаг креплений, тип анкеров, толщину утеплителя и устройство воздушного зазора принимают по проекту или документации производителя, а для высотных и сложных фасадов самостоятельный монтаж лучше не рассматривать.
